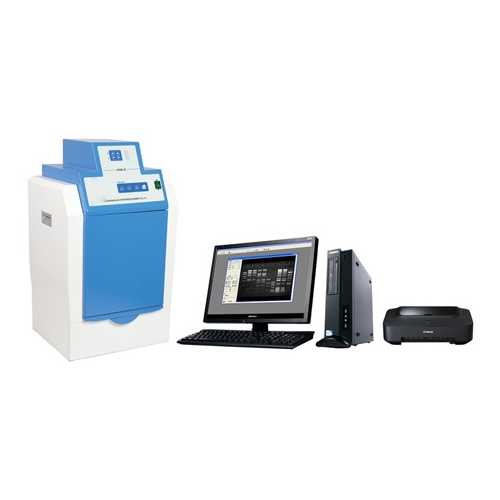

gelavbildnings- og dokumentasjonssystem med CCD-kamera

Utstyrt med importert CCD-kamera for svakt lys og høytytende zoomobjektiv, er gelavbildnings- og dokumentasjonssystemet i stand til å fange opp svake elektroforetiske båndsignaler og realisere sanntids HD-visning og nøyaktig opptak. Gjennom den intelligente mørkekassekonstruksjonen og det flerlags filtersystemet kan det effektivt dempe bakgrunnsforstyrrelser og garantere eksperimentell sikkerhet og bildekvalitet, og det er en viktig plattform for bildeinnsamling og databehandling innen molekylærbiologi, genetikk og biomedisin.

Funksjoner i gelavbildnings- og dokumentasjonssystemet

1. Svært følsomt digitalt CCD-kamera: importert CCD med lav lysfølsomhet, høy oppløsning og høyt signal-støy-forhold, som kan fange opp svake bånd som er vanskelige å se med det blotte øye.
2. Importert 6 ganger optisk zoomobjektiv: støtter ikke-destruktiv zoom, lett å observere gelbildet i detalj og lokal zoom.
3. Hjelpelampe for gelposisjonering: senterindikatoren sikrer presis gelplassering og forbedrer reproduksjonsevnen til bildene.
4. Intelligent kontrollpanel for mørkekasse: integrert zoom, fokus, blenderåpning, UV-lampe og hvitt lyslampe, praktisk justeringsfunksjon, intuitiv betjening.
5. Sikkerhetsbeskyttelsesmekanisme: utstyrt med automatisk UV-lampeavstengning når døren åpnes for å forhindre UV-lekkasje, obligatorisk UV-bryter og automatisk tidsforsinket avstengning for å beskytte brukerens helse.
6. Kommunikasjon med flere grensesnitt: RS232- og USB-grensesnitt støtter sømløs tilkobling til datamaskinen for å realisere fjernkontroll og dataoverføring.
7. Uttrekkbar gelebord av skuffetypen og spesielt tilpasset geledeksel: enkel å plassere, observere og kutte gel.
8. Flerlagsbelagt filtersett: filtrerer effektivt bort streulys og bakgrunnsstøy, forbedrer bildekontrasten og klarheten.
9. Modulær design: hver komponent er standardisert og pålitelig, praktisk for vedlikehold og oppgradering, noe som forlenger utstyrets levetid.
10. Valgfritt datamaskin- og utskriftsutstyr: for å realisere hele prosessen med digital bildebehandling og organisering av eksperimentelle data.
11. Gelbildeanalysesystemet er egnet for observasjon, fotografering og analyse av gelbåndene etter elektroforese. Ved hjelp av høyoppløselig CCD og zoomobjektiv oppnår det svake elektroforesebånd som er vanskelige å gjenkjenne med det blotte øye, bruker spesielle filtre for å effektivt filtrere bort bakgrunnsstøy, og samtidig effektivt kontrollere forurensning av etidiumbromid (EB) og ultrafiolett lekkasje, og realiserer enkel og oversiktlig visning av elektroforeseresultater i skjermforstørrelse, bevaring, merking eller redigering, organisering av eksperimentrapporten, utskrift, online overføring osv. Dette kan eliminere den kompliserte driftsprosessen for eksperimenterne og oppnå målet for en vanlig ultrafiolett analysator. Det kan eliminere den tungvintige operasjonsprosessen for eksperimentatorer og oppnå en effektivitet som er vanskelig å sammenligne med vanlige UV-analysatorer eller filmobservasjonsbokser.

Fordeler

1. bildekvalitet: kombinasjonen av lavlys-CCD og flerlags filtreringsteknologi, for å sikre et klart bilde, rikt på bånddetaljer, egnet for eksperimenter med høy følsomhet.
2. Enkel og effektiv drift: intelligent kontrollpanel og datamaskinfjernkontroll for å redusere terskelen for læring og øke effektiviteten i laboratoriet.
3. Eksperimentell sikkerhet er garantert: flere UV-sikkerhetstiltak for å effektivt forhindre UV-skader og beskytte operatørens sikkerhet.
4. Intelligent datahåndtering: Systemet støtter bildebehandling, merking, lagring og utskrift for å oppnå standardisert håndtering av eksperimentelle data og praktisk deling.
5. Multifunksjonell integrering: integrerer gelskjæringsobservasjon, bildeopptak og digital behandling i ett, for å imøtekomme en rekke eksperimentelle behov.

Arbeidsprinsipp

Gelbilde- og dokumentasjonssystemet fanger opp lyssignalene som sendes ut av fluorescerende fargestoffer i gelen etter UV- eller blålys-eksitasjon med et digitalt CCD-kamera. Etter at eksitasjonslyskilden har aktivert fargestoffet, sender de elektroforetisk separerte nukleinsyre- eller proteinbåndene i gelen ut fluorescens ved spesifikke bølgelengder. Systemets filtre blokkerer bakgrunnen til eksitasjonslyset, slik at bare målfluorescensen slipper gjennom, og kameraet konverterer lyssignalet til et digitalt bilde med høy oppløsning. Kombinert med intelligent fokus og zoom kan brukerne nøyaktig lokalisere og forstørre målbåndene i mørkekassen, og oppnå høyoppløselig bildebehandling og påfølgende bildebehandling og analyse.

Anvendelsesområder

1. molekylærbiologi: PCR-produktdeteksjon, DNA-fingeravtrykk, genotyping, proteinblotting og så videre.
2. medisinsk diagnose: påvisning av patogen nukleinsyre, screening av genetiske sykdommer og analyse av tumormarkører.
3. Utvikling av legemiddelforskning: validering av legemiddelmål, evaluering av effekt og analyse på molekylært nivå i screening av nye legemidler.
4. Rettsmedisinsk identifikasjon: STR-analyse, faderskapstesting, rettsmedisinsk DNA-analyse.
5. Undervisning og forskning: biologi, medisin, livsvitenskap på høyskolenivå, profesjonell laboratorieundervisning og forskning.
6. Miljøtesting: identifisering av genmodifiserte avlinger, overvåking av patogene mikrober og annen miljøbioanalyse.
