eksplosjonssikker sirkulasjonsvarmetermostat

eksplosjonssikker sirkulasjonsvarmetermostat med kjøling

Eksplosjonssikker sirkulasjonsvarmetermostat er en type temperaturreguleringsenhet med høy presisjon som er egnet for brannfarlige og eksplosive farlige steder, med mulighet for automatisk temperaturøkning og rask kjøling med toveis justering.

Beskrivelse

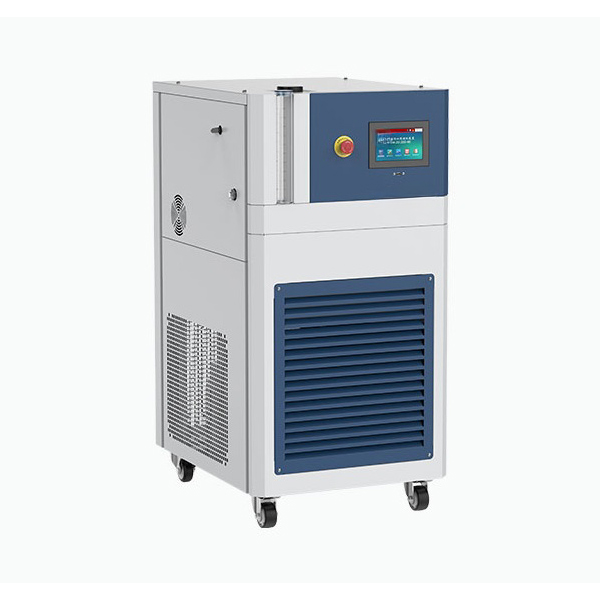

Eksplosjonssikker sirkulasjonsvarmetermostat

Den eksplosjonssikre sirkulasjonsvarmetermostaten er konstruert for sikker og stabil drift i farlige miljøer. Med en fullstendig lukket sirkulasjonsstruktur, trykk- og korrosjonsbestandige komponenter og et eksplosjonssikkert elektrisk system, sikrer den pålitelig ytelse i eksplosive gassatmosfærer og støtter luftkjølede og vannkjølte kondensasjonsmoduser.

Funksjoner

  1. Bygget for farlige miljøer:Alle elektriske komponenter, koblingsbokser og operativsystemer oppfyller eksplosjonssikre spesifikasjoner, noe som sikrer sikker drift i eksplosive gassmiljøer.
  2. Drift i bredt temperaturområde:Fungerer pålitelig fra -40 °C til +200 °C, egnet for varme og kalde vekslende reaksjonsbehov.
  3. Integrert moduldesign:Integrerer kjøling, oppvarming, sirkulasjon og intelligent kontroll i ett kompakt system for svært synergistiske funksjoner.
  4. To kondenseringsmoduser:Luftkjølt for uavhengig drift, vannkjølt for sentralisert fabrikkjøling, både energibesparende og effektivt.
  5. Presis intelligent kontroll:Støtter fastverdi og flertrinns programtemperaturkontroll, med en innebygd 7-tommers berøringsskjerm for sanntidsvisning og kurvesporing.
  6. Kraftig programkontroll:Konfigurer opptil 120 grupper av temperaturprogrammer, hver med 100 segmenter. Støtter lineær temperaturstigning/fall, isolasjonssegmentkonvertering og kompleks prosesskontroll.
  7. Sterk kommunikasjon og integrasjon:Støtte for RS485- og MODBUS RTU-protokoll, som gir tilgang til DCS- og PLC-systemer for fjernovervåking.
  8. Flere sikkerhetsbeskyttelser:Overtemperatur, overstrøm, forsinket start, høyspenningsalarm, termisk beskyttelse, feilavstengning og mer for omfattende sikkerhet.
  9. Stabil væskesirkulasjon:Overvåking av væskenivå og automatisk justering av ekspansjonstank opprettholder stabiliteten i varmeoverføringsvæsken og forhindrer lekkasjer eller tilbakestrømning.
  10. Utmerket materialvalg:Viktige komponenter er laget av rustfritt stål 304 og eksplosjonssikre polymermaterialer, som gir motstand mot korrosjon, trykk, lave og høye temperaturer.

Arbeidsprinsipp

  1. Kjølemekanisme:Bruker kjøling med rullende rotorkompressor; kjølemediet gjennomgår kompresjon, kondensering, struping og fordampning for å absorbere varme og oppnå rask kjøling. Kondensatoralternativene inkluderer luftkjølte ribber og vannkjølte koaksiale rørvarmevekslere.
  2. Oppvarmingsmekanisme:Flens-type termisk oljevarmer innsatt i varmebærende medium for rask, jevn oppvarming med rask respons, i stand til å opprettholde opptil 200 °C.
  3. Prinsipp for væskesirkulasjon:Høy-/lavtemperaturbestandig skjermet pumpe driver varmeoverføringsvæske i en lukket høyhastighetskrets. Ekspansjonsbeholder absorberer/frigjør volumendringer på grunn av termisk ekspansjon for stabil drift.
  4. Kontrollogikk:PID-algoritme justerer automatisk oppvarmings-/kjøleeffekten for presis temperaturkontroll. Støtter fast verdi/programkontroll, jevn temperaturstigning/fall, varmebevaring og datalogging i sanntid. Berøringsskjermen viser innstilt temperatur, faktisk temperatur, driftstid og feilstatus.

Typiske bruksscenarier

  1. Petrokjemisk felt:Syntese, rensing, katalytiske prosesser som krever reaksjonstemperaturkontroll for håndtering av farlige materialer.
  2. Farmasøytiske og biologiske reaksjoner:Råstoffsyntese, gjæring, krystallisering med GMP-verkstedets eksplosjonssikre krav.
  3. Ny energiindustri:Batteri-aldringstest, forskning på superledende materialer, kjøling av brenselceller med eksplosjonssikker temperaturkontroll.
  4. Maling, fargestoffer, blekkindustri:Reaktortemperaturkontroll eller kondensoppsamling i miljøer med organiske løsemidler.
  5. Vitenskapelig forskning/universitetslaboratorier:Eksperimentelle reaksjonssystemer som involverer brennbare reagenser, for å sikre personellets sikkerhet.
  6. Hydrogenproduksjon/lagringssystemer:Temperaturkontroll av hydrogenrelatert utstyr for stabil drift under høytrykksforhold.
Tekniske parametere
eksplosjonssikker sirkulasjonsvarmetermostat med kjøling
Modell HC20-18(W) HC20-11(W) HC20-7(W)
Temperaturområde -40 °C til +200 °C
Temperaturstabilitet ±0,5 °C
Total effekt 5,7 kW 11,1 kW 18,6 kW
Kjøleeffekt ved 200 °C 12 kW 6 kW 3 kW
Kjøleeffekt ved 100 °C 8,6 kW 6 kW 3 kW
Kjøleeffekt ved 25 °C 5,8 kW 4,5 kW 2,4 kW
Kjøleeffekt ved -10 °C 4,5 kW 4,2 kW 1,4 kW
Kjøleeffekt ved -20 °C 3,5 kW 3,2 kW 1,2 kW
Kjøleeffekt ved -30 °C 2 kW 2 kW 0,85 kW
Kjøleeffekt ved -40 °C 1,1 kW 1,1 kW 0,25 kW
Nominell effekt på varmeelement 12 kW 6 kW 3 kW
Kjølemetode luftkjøling eller vannkjøling
Kjølemidler R404A
Sirkulasjonspumpe Strømningshastighet 45 l per minutt 30 l per minutt 25 l per minutt
Sirkulasjonspumpe Trykk 1,4 bar
Sirkulasjonsgrensesnittstørrelse R3/4
Maksimal viskositet for varmebærende medium 30 cp
Støynivå 68 65db 68db
Kommunikasjonsgrensesnitt USB, RS485
beskyttelsesklasse IP20
forurensningsnivå 2
Omgivelsestemperatur 5 °C til 35 °C
Strømforsyning 380 V vekselstrøm, 50 Hz, 3-fase
Strøm 33 20 10,5 A
Elektriske tilkoblingsmetoder trefaset firetråds system
Utvendige dimensjoner 755 B x 1300 D x 1795 H mm 655Bx1000Dx1480H mm
Vekt 460 kg 430 kg 270
