sirkulasjonsvarme termostat

sirkulasjonsvarmetermostat med kjølefunksjon

Sirkulasjonsvarmetermostaten har funksjonen rask kjøling og høyeffektiv oppvarming, og transporterer temperaturreguleringsmediet, for eksempel varmeledende olje eller kjølevæske, til det eksterne utstyret gjennom en lukket sirkulasjonsmetode for å oppnå presis temperaturregulering.

Beskrivelse

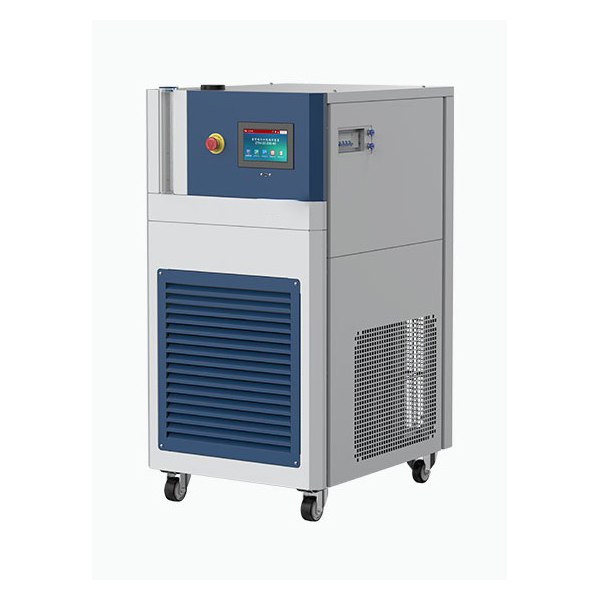

Sirkulasjonsvarmetermostat

Sirkulasjonsvarmetermostaten integrerer kjøling, oppvarming, sirkulasjonspumpegruppe og intelligent kontrollmodul, med valgmuligheter for luftkjølt eller vannkjølt kjøling. Den er ideell for høypresisjons termisk styring i applikasjoner som temperaturkontroll av reaksjonskjeler, testing av nye materialer, varmebehandling av chips og temperaturregulering i industrielle prosesser. Stabil drift fra -40 °C til +200 °C, PID-programmertemperaturkontroll, dataeksport og fjernkommunikasjonsfunksjoner oppfyller behovene til automatisert produksjon og vitenskapelig forskning.

Kjernefunksjoner

  1. Driftskapasitet over et bredt temperaturområde:Dekker -40 °C til +200 °C, egnet for gelreaksjoner ved lav temperatur og krakking ved høy temperatur.
  2. Høyt integrert modulær struktur:Integrerer kjøling, oppvarming, sirkulasjon og kontrollsystemer i én kompakt, effektiv enhet.
  3. Fleksibel kjølemodus:Støtter luftkjølte og vannkjølte kondensatorformer; brukerne velger ut fra forholdene på stedet.
  4. Høyoppløselig berøringsskjermkontroll:7-tommers berøringsskjerm med ekte farger, intuitiv betjening, visning av datakurver og funksjon for registrering av drift.
  5. Programmerbar temperaturkontroll:Støtter 120 grupper av temperaturkontrollprogrammer, hver med 100 temperatursegmenter, som tillater lineær og gradvis temperaturstigning og -fall.
  6. Automatiske beskyttelsesmekanismer:Overtemperatur, overstrøm, overbelastning, forsinket start, høyspenningsbeskyttelse og mer for sikker drift.
  7. Fjernkommunikasjon og integrasjon:RS485-grensesnitt kompatibelt med MODBUS RTU, kan kobles til overordnede systemer (DCS, SCADA) for sentralisert kontroll.
  8. Utvidelsesbeholderdesign:Innebygd ekspansjonsbeholder og væskenivåovervåking reagerer automatisk på volumendringer i varmebærende medium, noe som sikrer stabil sirkulasjon.
  9. Bred tilpasning til varmeledende medier:Støtter vann, etanol, silikonolje og andre væsker for ulike bruksområder.

Systemprinsipp

  1. Kjøleprinsipp:Innebygd hermetisk kompressor med rullende rotor kjøler raskt det varmebærende legemet via kondensator, kapillærstruping og platefordamper. Platevarmeveksleren er kompakt og effektiv. Luftkjølt type bruker finnekondensator; vannkjølt type bruker koaksial varmeveksler.
  2. Oppvarmingsprinsipp:Spesiell flens-type elektrisk varmeapparat for termisk olje gir høy effekttetthet og rask respons, noe som sikrer jevn temperaturfordeling.
  3. Sirkulasjons- og ekspansjonsmekanisme:Skjermet pumpe egnet for høye/lave temperaturer leverer kontinuerlig mediumstrøm. 304 rustfritt stålrør med isolasjon forhindrer varmetap/korrosjon. Ekspansjonsbeholder absorberer volumfluktuasjoner; væskenivåmonitor sikrer stabil drift.
  4. Kontrollogikk:PID-algoritme justerer temperaturutgangen i sanntid, støtter innstilling av temperaturkurve, fast verdi og programkontroll. Programvaren støtter dataregistrering, kurvevisning, USB-eksport og fjernkommunikasjon.

Anvendelsesområder

  1. Temperaturkontroll for kjemiske og farmasøytiske reaksjoner:Høypresisjonssyntese, krystallkultur, kontroll av mellomprodukter i legemidler.
  2. Utvikling av nye energimaterialer:Batterier, superledende materialer, termisk syklustesting av karbonnanorør.
  3. Testing av halvledere og elektroniske komponenter:Rask termisk stresstesting for chips og kretskort.
  4. Termisk kontrollstøtte for vakuumsystemer:Fungerer med vakuumtørking, kondensgjenvinning og relatert utstyr.
  5. Simuleringstesting for luftfart:Test av komponenters ytelse under skiftende temperaturforhold.
  6. Universitets- og vitenskapelige forskningseksperimenter:Gir høypresis temperaturkontroll for forskningsplattformer og pålitelige eksperimenter.
Tekniske parametere
sirkulasjonsvarmetermostat med kjølefunksjon
Modell HC10-4(W) HC10-10(W) HC10-12(W)
Temperaturområde -40 °C til +200 °C
Temperaturstabilitet ±0,5 °C
Total effekt 5,7 kW 11,1 kW 18,6 kW
Kjøleeffekt ved 200 °C 3 kW 6 kW 12 kW
Kjøleeffekt ved 100 °C 3 kW 6 kW 8,6 kW
Kjøleeffekt ved 25 °C 2,4 kW 4,5 kW 5,8 kW
Kjøleeffekt ved -10 °C 1,4 kW 4,2 kW 4,5 kW
Kjøleeffekt ved -20 °C 1,2 kW 3,2 kW 3,5 kW
Kjøleeffekt ved -30 °C 0,85 kW 2 kW 2 kW
Kjøleeffekt ved -40 °C 0,25 kW 1,1 kW 1,1 kW
Nominell effekt på varmeelement 3 kW 6 kW 12 kW
Kjølemetode luftkjøling eller vannkjøling
Kjølemidler R404A
Sirkulasjonspumpe Strømningshastighet 30 l per minutt 45 l per minutt
Sirkulasjonspumpe Trykk 1 bar 1,4 bar
Sirkulasjonsgrensesnittstørrelse R3/4
Maksimal viskositet for varmebærende medium 30 cp
Støynivå 65
kommunikasjonsgrensesnitt USB, RS485
beskyttelsesklasse IP20
forurensningsnivå 2
Omgivelsestemperatur 5 °C til 35 °C
Strømforsyning 380 V vekselstrøm, 50 Hz, 3-fase
Strøm 10,5 A 20 33A
Elektriske tilkoblingsmetoder trefaset firetrådsystem
Ytre dimensjoner 640Bx860Dx1270H mm 750Bx1100Dx1420H mm 750 B x 1100 D x 1420 H mm
Vekt 205 kg 330 kg 360 kg
